客户推荐的无动力滚筒厂家

发布时间:2023-05-06 发布人:admin 阅读数:(42)

 无动力滚筒是用手动方式依靠外力推动或改变其运行方向的圆筒形组件,是滚筒输送机中的一种,是输送设备的主要配件。无动力滚筒的主要作用是通过人工推送货物来达到传送货物的目的。
无动力滚筒由以下及部分组成:
(1)筒体:一般由圆管制作。常用的有钢管、塑料管,高精度和高强度的可以用圆钢制作;
(2)内轴:一般由圆钢制作。直径小的可以用冷拉圆钢,直径大的精度高的可以车制;
(3)端盖:一般由碳钢制作。直径小的载重量不大的可以采用冲制的方式加工,直径较大的或者载重量大的采用车制加工;
(4)轴承:根据筒体和端盖选择合适的标准轴承即可。

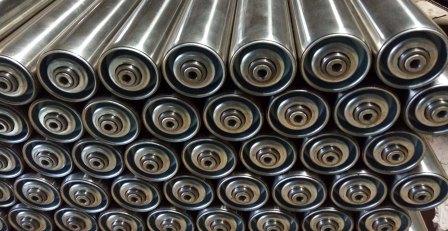

无动力滚筒
滚筒根据其外管材质、管材直径、轴心直径、轴心材质、壁厚以及尺寸计算方式等制作而成,一般分为两种类型,一种是用黄色的PP材料制作成的端盖的无动力内牙轴心式的输送机自由滚筒,还有一种则是以金属作为材料制作而成的端盖的无动力内牙轴心式的输送机自由滚筒。
无动力滚筒则需要外力传动。
结构:采用特制钢质轴承座、半精密轴承 特点:经久耐用,转动灵活,价格低廉
用途:适合各种轻型、中型
适用场所:适合工厂、仓库、物流中心的室内 定义 用手动方式驱动输送带或改变其运行方向的圆筒形组件,是滚筒中的一种,是输送设备的主要配件。
无动力滚筒安装方式
无动力滚筒概述 :
无动力滚筒的主要作用的通过人工推送货物来达到传送货物的目的。
结构无动力滚筒由以下及部分组成:
1 、筒体 一般由圆管制作。常用的有钢管、塑料管,高精度和高强度的可以用圆钢制作;
2 、内轴 一般由圆钢制作。直径小的可以用冷拉圆钢,直径大的精度高的可以车制;
3 、端盖 一般由碳钢制作。直径小的载重量不大的可以采用冲制的方式加工,直径较大的或者载重量大的采用车制加工;
4 、轴承 根据筒体和端盖选择合适的标准轴承即可。

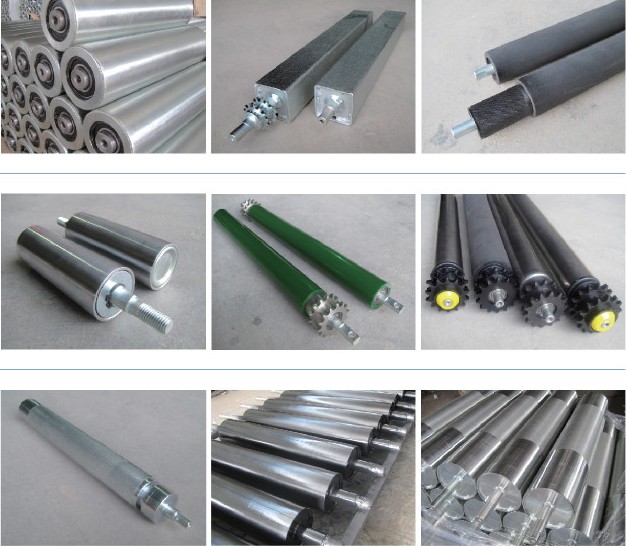

多规格滚筒
无动力锥型镀锌滚筒 (国标机械轴承)              单位=毫米

 型号

小端直径

大端直径

滚筒锥度

 轴心直径

滚筒长度

 滚筒材料

表面处理

 锥型滚筒

 客户自定

 客户自定

 客户自定

 Φ12 Φ15

 Φ20 Φ25

 100~1200

碳钢

不锈钢

镀锌

包胶

不锈钢


无动力滚筒的结构
分类:
按筒体材料的不同可以分为以下几种:
1 、碳钢滚筒,即滚筒筒体用碳钢管加工;
2 、塑料滚筒,即滚筒筒体用塑料管加工;
按筒体表面处理的方式分为以下几种:
1 、电镀滚筒 即滚筒表面电镀,常见的有镀锌,也可以镀铬,镀镍等;   滚筒配件
2 、喷塑滚筒 即滚筒表面喷塑粉,也可以采用喷漆的方式处理;
3 、包胶滚筒 即滚筒表面包胶,可以包各种颜色的橡胶,滚筒面柔软,减少货物的磨损。
无动力滚筒参数示意图

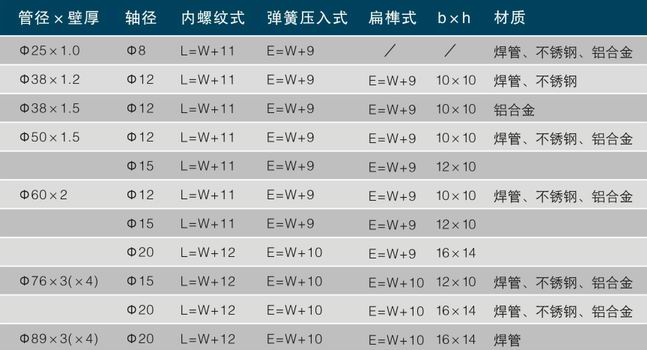

无动力滚筒参数表
按内轴安装方式不同可以分为几下几种:
1 、外螺纹紧固;
2 、内螺纹紧固;
3 、扁榫式卡装;
4 、圆轴卡销式;
5 、弹簧卡槽式

 滚筒规格
滚筒直径 外管材质 管材直径 轴心直径 轴心材质 壁厚 尺寸计算方式
无动力内牙轴心式(黄色PP端盖) PVC
碳钢镀锌
不锈钢
38/50/60 12 碳钢/不锈钢 1.5/2.0/3.0 RL+10mm=EL/AGL
无动力内牙轴心式(金属端盖) PVC
碳钢镀锌
不锈钢
Stainless Steel
38/50/60 12 碳钢/不锈钢 1.5/2.0/3.0 RL+10mm=EL/AG
 以上资料是常用的滚筒输送机配件,乐途行工业设备
依据客户需求定制生产,
