链板输送机是一种常用的输送机设备之一,随着机械加工技术的发展,链板输送机的使用越来越多,链板输送机总的来说分为几种,从材料上来区分是塑料链板输送机,金属链板输送机,从用途上分为轻型链板输送机好重型链板输送机,
链板输送机的结构原理组成:
链板输送机是驱动结构,张紧装置,牵引链,链条重定向轮等的组合。
链板输送机采用一系列固定在牵引链上的链板,以水平或倾斜的方向输送物料。链式输送机使用链板拉动工件进行平面输送运动,以实现生产过程。由输送链组成的设备包括许多动力单元,驱动轴,链条,润滑剂,链板等。与动物材料一起运输的主要部分是链条和输送链。该链主要用于通过往复运动提供拖动它们的力。输送链在运输过程中充当载体。
链板输送机的分类:
根据输送机的安装形式,可分为固定式和移动式;
(2)根据输送机的布局,可分为卧式(a),水平倾斜式(b),倾斜式(c),倾斜卧式(d),水平 - 倾斜 - 卧式(e),综合类型(f)
(3)根据牵引构件的结构类型,可分为片链型,印章链型,铸链型,环链型和模锻可拆卸链式;
(4)根据牵引链的数量,可分为单链和双链;
塑料链板的主要材料有:塑料钢ACETAL,聚丙烯,PP,聚乙烯,PE,尼龙,PA,是一种输送带。
链板输送机的传统型号参数为:节距31.75mm,38.1mm,50.8mm,63.5mm,101.6mm;厚度1mm,1.2mm,1.5mm,2mm,3mm,5mm;输送速度0m-15m;材料可选碳钢或不锈钢,输送方式有水平输送,爬山输送和提升输送。
产品规格:
1.链板宽度:43mm,63mm,83mm,103mm等宽度;
2.单个驱动头的最大输送长度:25M;
3.工作温度:-20°C~ + 80°C;
4.最大输送速度:50M/min;
5.链节距:25.4 -38.1mm;
6.最小转弯半径:R150mm;
7.抗拉强度:4000N;
链板输送机主要的原理特点

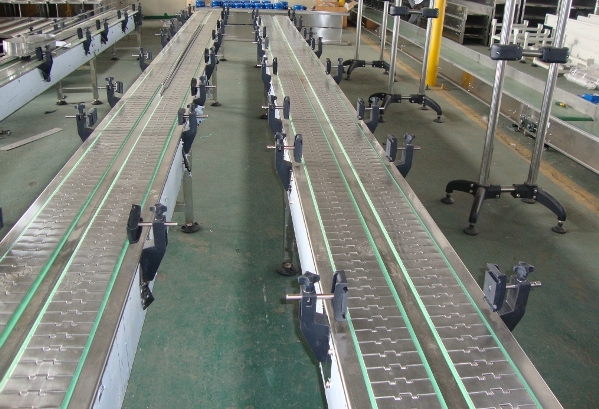

塑料链板输送机采用塑料链板为载体,规格多,操作稳定灵活,经久耐用,易清洗。它广泛用于食品加工,罐头食品包装,医药制造,饮料生产包装,化妆品包装,纸制品包装,调味品加工生产,烟草包装。其它行业后包装的自动输送,分配和连接。更适合链式输送机的行业包括食品生产加工,速冻食品加工,自动化包装、金属零件输送,机床排屑,以及这些行业中链式输送机的使用也不同。

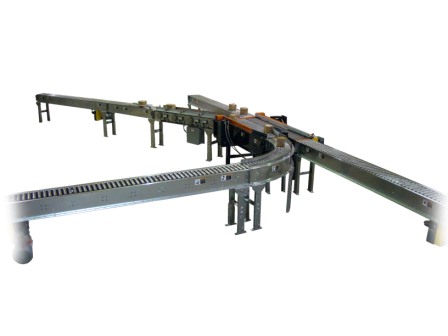

平顶链板式输送机适用于高速轻量化产品输送机;弯曲链板式输送机适用于重型和大型产品运输;铰链式输送机适用于轻微重型和小型产品运输。链式输送机适用于不规则形状物品的重型输送。链条采用带辅助链条的中空大型滚轮,并在两侧同步链条的附件上与板状构件连接,在输送方向上形成连续的平板,使操作稳定。该机器可与链条或滚筒输送机一起使用,用于转角输送。

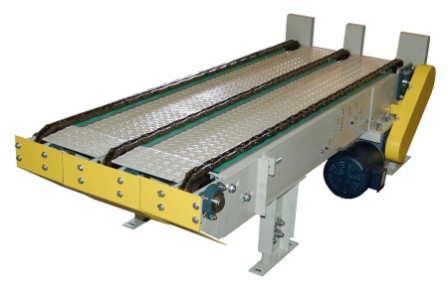

重载板链由于承载能力大,结构运行可靠,通常用作柴油发电机,螺杆空压机,工程机械和大型中央空调机组等大吨位设备的流水线主体。
二,重型链板输送机的分类
1.根据结构,常用的重型链式输送机可分为两种类型:单板链和双板链;
2,根据安装位置的不同,可分为地板链条与地面齐平,而板链式输送机安装在地面上部两个结构;
三,厚板链控制方法
1,根据操作模式可分为两种模式:连续操作和节拍操作;
2,可通过PLC程序控制,与其他管道设备组成程序运行;
3,通过传感器开关和高低速区域控制,可以实现某个站的精确定位控制操作
链板输送机的输送面平整光滑,摩擦力小,输送线之间物料平稳过渡,可输送各种玻璃瓶,PET瓶,罐等物料,也可输送各种袋子;
2,链板采用不锈钢和工程塑料等材料,规格多种多样,可根据运输材料和工艺要求选择,满足各行各业的不同需求;
3,框架材料分为铝型材,普通碳钢,不锈钢
4,传动能力大,可承载大负荷,如用于电动汽车,摩托车,发电机等行业;
5,输送速度准确稳定,可确保同步输送准确;
6.
链板输送机通常可以直接用水清洗或直接浸入水中。该设备易于清洁,可满足食品和饮料行业的卫生要求;
7.灵活的设备布局。水平,倾斜和转动输送可在一条输送线上完成;
8,设备结构简单,易于维护。
目前的
链板输送机随着市场的发展和需求在运输业中得到更广泛的应用,其输送功能也在不断增加。不仅材料具有更详细的分类,而且还可以进行输送材料的尺寸。乐途行工业设备
提供链板输送线设计制作定制。
